Развитие российской литографической техники, первый шаг к технологической независимости
Россия сделала значительный шаг вперед в области\u000Aмикроэлектроники с созданием первого отечественного литографа, обеспечивающего\u000Aвыпуск чипов размером до 350 нанометров. Об этом сообщил заместитель министра\u000Aпромышленности и торговли РФ Василий Шпак.
«Первый отечественный литограф мы собрали, сделали. Он\u000Aсейчас проходит уже испытания в составе технологической линейки в Зеленограде»,\u000A—\u000Aзаявил Шпак.
Создание этого оборудования представляет собой важное\u000Aдостижение для российской индустрии, поскольку в мире такие сложные устройства\u000Aсобираются всего несколькими крупными игроками. Самым известным среди них\u000Aявляется нидерландская компания ASML, а также японские корпорации Canon и\u000ANikon.
Испытания нового литографа проходят в Зеленограде, одном из\u000Aцентров российской микроэлектроники. Успешное завершение тестирования откроет\u000Aновые возможности для отечественных производителей микрочипов и снизит\u000Aзависимость от зарубежных технологий в этой стратегически важной области.
Создание первого российского\u000Aлитографа — это не просто технологическое достижение, но и важный шаг к\u000Aобеспечению технологической независимости страны, укреплению её экономической и\u000Aнациональной безопасности, а также к развитию и внедрению инноваций в различных\u000Aотраслях промышленности.
Что такое литография
Литография в микроэлектронной промышленности — это процесс,\u000Aиспользуемый для создания очень мелких структур на поверхности\u000Aполупроводниковых материалов, которые формируют интегральные схемы\u000A(микросхемы).
Этот метод является ключевым этапом в производстве современных\u000Aэлектронных устройств.Основные этапы литографического процесса
1. Подготовка подложки. Подложка, обычно кремниевая\u000Aпластина, покрывается тонким слоем фоторезиста — светочувствительного\u000Aматериала.
2. Экспонирование. На фоторезист воздействуют\u000Aультрафиолетовым светом через фотошаблон (маску), которая определяет рисунок\u000Aбудущих микроструктур. В зависимости от типа фоторезиста (положительный или\u000Aотрицательный) экспонированные участки либо становятся растворимыми, либо\u000Aнерастворимыми в последующем процессе травления.
3. Проявление. Экспонированная пластина погружается в\u000Aпроявляющий раствор, который удаляет растворимые участки фоторезиста, оставляя\u000Aна подложке нужный рисунок.
4. Травление. Участки подложки, не защищенные\u000Aфоторезистом, травятся химическим или физическим способом, чтобы создать\u000Aжелаемые структуры на поверхности полупроводника.
5. Удаление фоторезиста. Оставшийся фоторезист\u000Aудаляется, и на подложке остаются только созданные микроструктуры.
6. Дополнительные процессы. Процесс может включать\u000Aмногократное повторение описанных шагов для создания многослойных структур,\u000Aимплантацию ионов, металлизацию и другие технологии, необходимые для\u000Aпроизводства сложных интегральных схем.
Литография позволяет создавать структуры с нанометровыми\u000Aразмерами, что является критически важным для развития современных\u000Aмикропроцессоров, памяти и других полупроводниковых устройств. С развитием\u000Aтехнологий используются новые виды литографии, такие как экстремальная\u000Aультрафиолетовая литография (EUVL), чтобы продолжать уменьшать размеры\u000Aтранзисторов и увеличивать плотность размещения элементов на кристалле.
Виды литографов
В микроэлектронной промышленности используется несколько\u000Aразличных типов литографов, каждый из которых предназначен для конкретных задач\u000Aи технологических процессов.
Оптическая литография
Глубокая ультрафиолетовая (DUV) литография. Использует\u000Aсвет с длиной волны 193 нм (аргон-фторидный лазер). Это наиболее широко\u000Aиспользуемый метод для изготовления интегральных схем с технологическими\u000Aнормами до 7 нанометров.

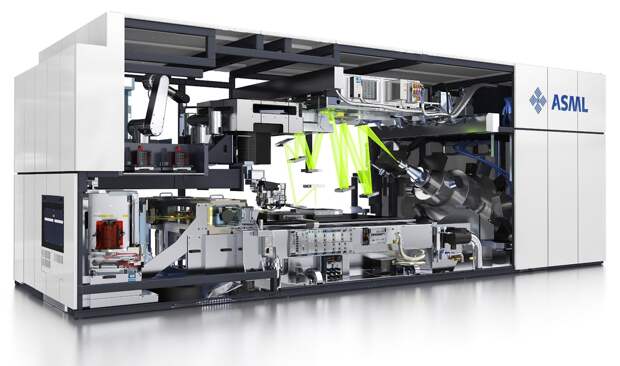

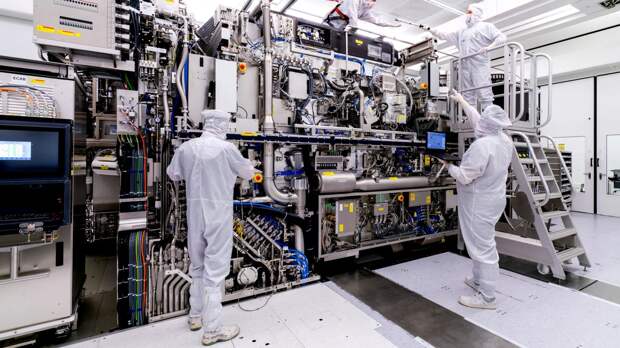

Экстремальная ультрафиолетовая (EUV) литография. Использует\u000Aсвет с длиной волны около 13,5 нм. Применяется для создания структур с\u000Aразмерами менее 7 нанометров. Это передовая технология, используемая в\u000Aпроизводстве самых современных микропроцессоров.
Применение:
1. Производство микропроцессоров.
2. Память (DRAM, NAND).
3. Логические схемы.
Электронно-лучевая литография (E-beam)
Использует пучок электронов для экспонирования фоторезиста.\u000AОбладает высокой точностью и способностью создавать структуры размером до\u000Aнескольких нанометров, но имеет низкую производительность из-за\u000Aпоследовательного характера экспонирования.
Применение:
1. Изготовление фотошаблонов (масок) для оптической\u000Aлитографии.
2. Прототипирование и исследовательские работы.
3. Производство малых серий специализированных компонентов.
Ионно-лучевая литография (Ion-beam)
Использует пучок ионов для создания микроструктур. Позволяет\u000Aдостичь высокого разрешения и применяется в областях, требующих чрезвычайной\u000Aточности.
Применение:
1. Прототипирование и исследовательские работы.
2. Корректировка масок и интегральных схем.
3. Создание уникальных или специализированных компонентов.
Нанопечатная литография (Nanolithography)
Трансферная нанопечатная литография (Nanoimprint\u000ALithography, NIL). Физическое формование наноструктур с использованием\u000Aштампов.
Дипен-намикроинструментальная литография (Dip-Pen\u000ANanolithography, DPN). Использует острые иглы для нанесения молекулярных\u000Aчернил на поверхность.
Применение:
1. Производство наноэлектронных устройств.
2. Создание биосенсоров и других специализированных наноструктур.
3. Исследовательские работы.
Рентгеновская литография
Использует рентгеновское излучение для экспонирования\u000Aфоторезиста. Обладает способностью создавать чрезвычайно мелкие структуры с\u000Aвысоким разрешением.
Применение:
1. Исследовательские работы.
2. Производство специализированных компонентов, где\u000Aтребуется чрезвычайно высокая точность.

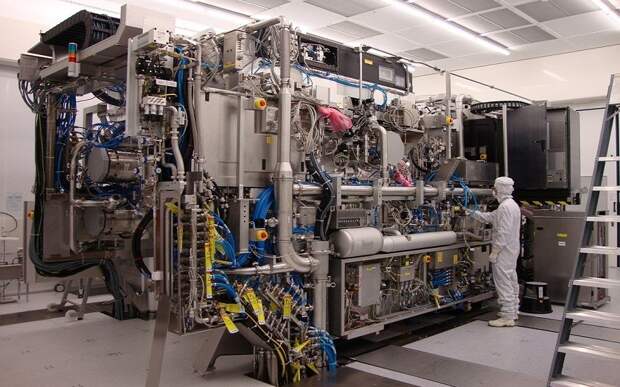

Ускорители литографии (Stepper и Scanner)
Используются для массового производства интегральных схем.\u000AStepper перемещает пластину по шагам, экспонируя отдельные участки, тогда как\u000AScanner перемещает пластину и маску синхронно, обеспечивая более высокую\u000Aпроизводительность.
Применение
Основное оборудование для массового производства\u000Aмикропроцессоров и других интегральных схем. Эти типы литографов используются в\u000Aзависимости от требований к разрешению, точности, производительности и\u000Aстоимости производственного процесса.
Российский литограф, что о нем известно
Российский литограф, который позволяет создавать чипы\u000Aразмером до 350 нанометров, стал значительным достижением для отечественной\u000Aмикроэлектронной промышленности. Несмотря на то, что он не предназначен для\u000Aвыпуска передовых 5- или 3-нанометровых однокристальных систем, используемых в\u000Aсовременных смартфонах, его значение трудно переоценить. Чипы размером 350\u000Aнанометров, относящиеся к технологиям примерно 2001 года, до сих пор находят\u000Aприменение в автопромышленности, энергетике и телекоммуникациях.
Создание литографа для производства чипов размером до 350\u000Aнанометров является первым шагом в стратегии по развитию собственного\u000Aвысокотехнологичного оборудования. В 2026 году планируется выпуск литографа,\u000Aспособного обеспечивать производство чипов размером 130 нанометров. Следующим\u000Aэтапом станет разработка 90-нанометрового литографа, а к 2028 году Россия\u000Aнамерена выйти на производство собственных 28-нанометровых чипов.
Разработка и производство собственного литографического\u000Aоборудования существенно уменьшают зависимость России от импорта\u000Aвысокотехнологичного оборудования. Это особенно важно в условиях текущей\u000Aгеополитической нестабильности и возможных санкций, которые могут ограничить\u000Aдоступ к зарубежным технологиям. В настоящее время фактически ни одна страна,\u000Aкроме нескольких крупных игроков, не имеет собственного производства таких\u000Aсложных устройств. Компании, как правило, арендуют литографы у трёх\u000Aмонополистов: ASML, Canon и Nikon.
Хотя чипы размером 350 нанометров не соответствуют\u000Aсовременным стандартам передовых технологий, они широко используются в\u000Aразличных отраслях. В автомобильной промышленности, энергетике и\u000Aтелекоммуникациях такие микросхемы остаются актуальными благодаря своей\u000Aнадежности и проверенной временем технологии. Развитие отечественной литографии\u000Aимеет не только стратегическое, но и практическое значение для множества\u000Aсекторов экономики. Выход на производство собственных чипов откроет новые\u000Aвозможности для развития передовых технологий в стране и повысит\u000Aконкурентоспособность российских компаний на мировом рынке. Это может привести\u000Aк созданию новых рабочих мест, развитию смежных отраслей и укреплению экономики\u000Aстраны.
Создание такого сложного оборудования требует высоких\u000Aнаучно-технических компетенций. Успешная реализация проекта свидетельствует о\u000Aвысоком уровне российской науки и технологий в области микроэлектроники и\u000Aмашиностроения. Наличие собственного литографа позволяет российским компаниям\u000Aпроизводить чипы с высокой степенью локализации. Это может повысить их\u000Aконкурентоспособность на мировом рынке и уменьшить себестоимость продукции за\u000Aсчет снижения расходов на импорт компонентов и оборудования.
Обеспечение независимости в производстве стратегически\u000Aважной электроники имеет прямое влияние на национальную безопасность. Это\u000Aкасается как гражданских, так и военных технологий, где использование надежных\u000Aи доступных компонентов критически важно.
Собственное производство литографов открывает двери для\u000Aдальнейших инноваций и улучшений в сфере микроэлектроники. Это может привести к\u000Aсозданию более совершенных и миниатюрных чипов, что является основой для\u000Aразвития передовых технологий, включая искусственный интеллект, интернет вещей\u000Aи многие другие.
